Bộ thực hành lắp ráp mạch điện tử

Bộ thực hành lắp ráp mạch điện tử là thực hành lắp ráp mạch điện tử được thiết kế bám sát theo Thông tư số 38, 39/2021/TT-BGDĐT, áp dụng cho môn Công Nghệ lớp 6, 7, 8, 9, 10, 11, 12 theo Chương trình Giáo Dục Phổ Thông.

Đối tượng sử dụng: Giáo viên, học sinh

Bộ thực hành lắp ráp mạch điện tử bao gồm các thành phần sau, tất cả đều là loại thông dụng, có sẵn trên thị trường:

– Điện trở than: 100Ω; 1kΩ; 470Ω; 4,7kΩ; 2,2kΩ; 330kΩ; 180Ω; 5,6kΩ, công suất 0.25W, sai số 5%, hiển thị trị số bằng vạch màu.

– Điện trở kim loại: 100Ω, 470Ω, 1kΩ, 4,7kΩ, 10kΩ, 33kΩ, 47kΩ, 100kΩ, 330kΩ, 470kΩ, công suất 1W, sai số 10%, hiển thị trị số bằng số.

– Điện trở sứ: 10Ω – 5W, 1Ω – 10W, 10Ω -10w, 15Ω – 10W, 20Ω – 10W, 22Ω – 10W, sai số 5%, hiển thị trị số bằng số.

– Tụ xoay: một số loại tụ xoay có dải từ 10 pF đến 120 pF; Đường kính tụ điện: 6mm.

– Tụ giấy: một số loại tụ giấy có dải từ 500 pF đến 50pF; Điện áp đánh thủng: 275VAC; Khoảng cách giữa 2 chân: 1.5cm; Điện dung: 0.1uF, sai số 5%; Kích thước của tụ: 3.2×1.7×0.5 cm; Trọng lượng: 10g:

– Tụ gốm: 0,01µF, 0,1µF, 0,22µF, 2,2µF sai số 5% – 10%, hiển thị trị số bằng số; chiều dài 13 m; 50V:

– Tụ hóa: 1000µF – 25V, 100µF – 16V, sai số 5% – 10%, hiển thị trị số bằng số; Kích thước: 10x17mm”

– Chiết áp: loại màng than, loại tinh chỉnh, công suất 1W; Sai số: 10%; Nhiệt độ hoạt động: -55oC – 125oC; Công suất: 2W; Loại: Đơn, 3 chân; Trọng lượng của triết áp đơn: 10g:

– Loa: 3 cái, loại công suất 1W; Điện trở : 4 (Ω); Đường kính : 50mm

– Đèn LED: 5 cái LED đơn loại 5V; Cường độ sáng: 1500-2000mcd; Chiều dài chân: 28 mm – 29 mm; Số chân: 2 chân:

– Lõi ferit điện áp đầu vào 220V, điện áp đầu ra 12V, có cường độ dòng điện 1A.

– Tirixto: loại thông dụng NEC2P4M hoặc tương đương; Kiểu chân : TO-220; Dòng : 8A; Điện áp Triac: 600 V:

– Triac: loại BTA 06-600 hoặc tương đương; Dòng thuận cực đại: 0.5A; Điện áp ngược cực đại: 600V; Dòng cực tiểu kích hoạt: 50mA; Dải nhiệt độ hoạt động: -40ºC~125ºC:

– Diac: loại DB 3 hoặc tương đương; điện áp từ 28-36v:

– Tran zi to: mỗi loại 1 cái: C828; A 546; H1061; A671 hoặc tương đương; Điện áp ngược cực đại: 500V; Dòng điện kích cực tiểu: 2mA:

– IC: loại IC 74xx, 78xx; 79xx; hoặc tương đương; Dải điện áp hoạt động: 2 – 6V; Dòng điện tối đa được phép rút qua mỗi đầu ra cổng: 8mA; Bao gồm 6 cổng NOT, 6 cổng vào, 6 cổng ra; ESD tối đa: 3,5KV; Nhiệt độ hoạt động: 0°C đến 75°C:

– Bo mạch thử: kích thước (150×55)mm; Chất liệu: Nhựa ABS; Chịu tải / dòng : 300V / 3-5A:

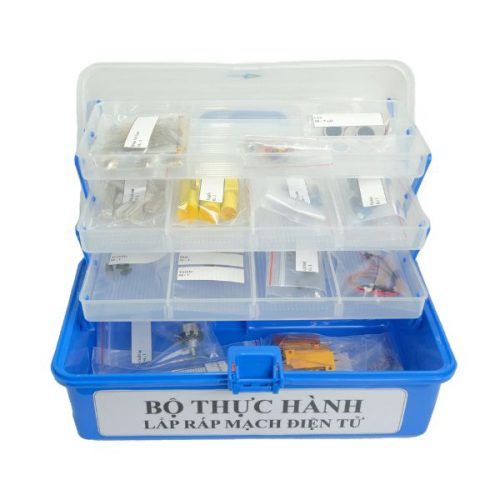

– Hộp bảo vệ: làm bằng vật liệu nhựa cứng có độ bền cao, có tay xách, kích thước phù hợp.
