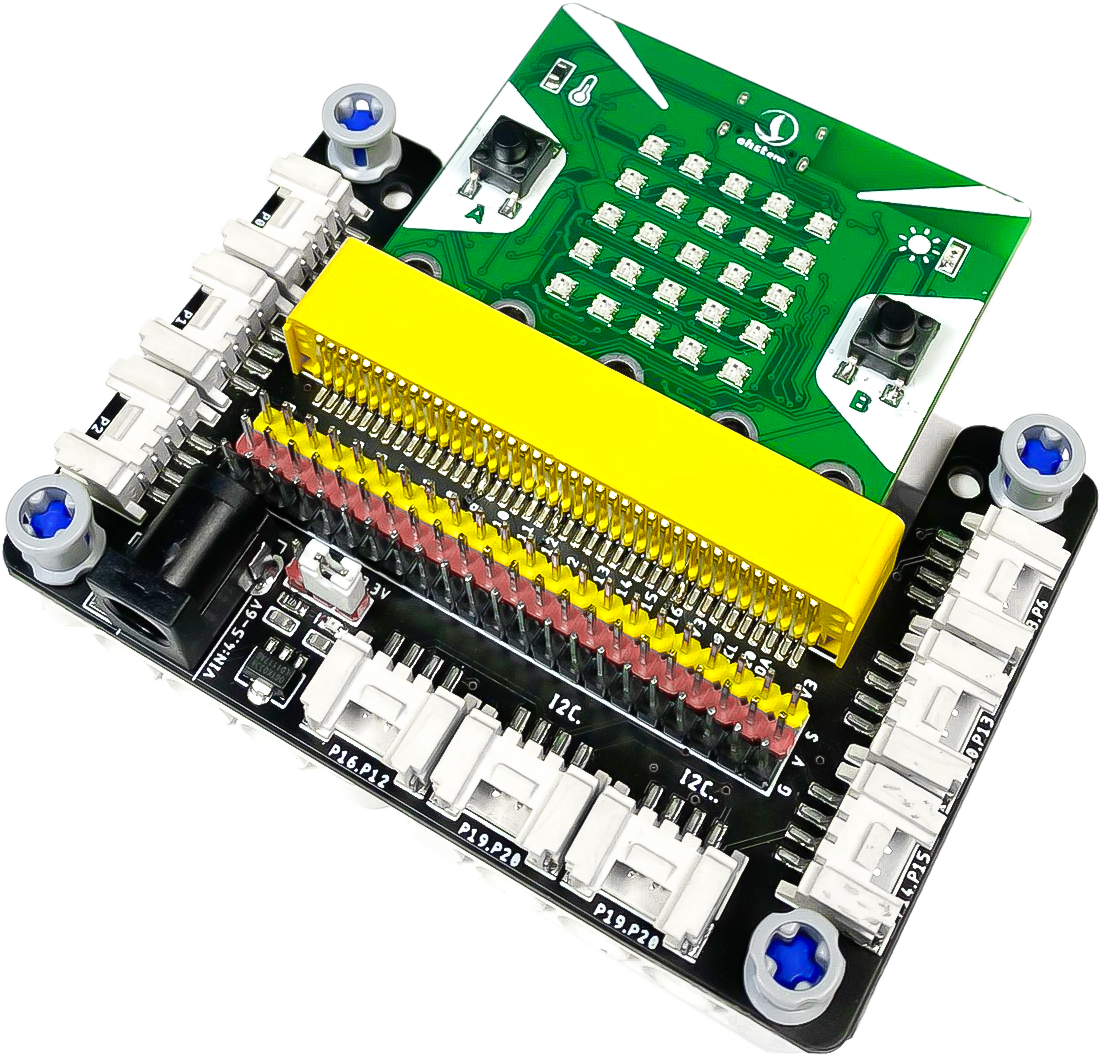

Grove shield – mạch mở rộng cho Yolo:Bit

Grove shield là shield mở rộng tương thích với Yolo:Bit, giúp mở rộng thêm 9 port kết nối chuẩn grove để bạn dễ dàng kết nối Yolo:Bit với các cảm biến bên ngoài.

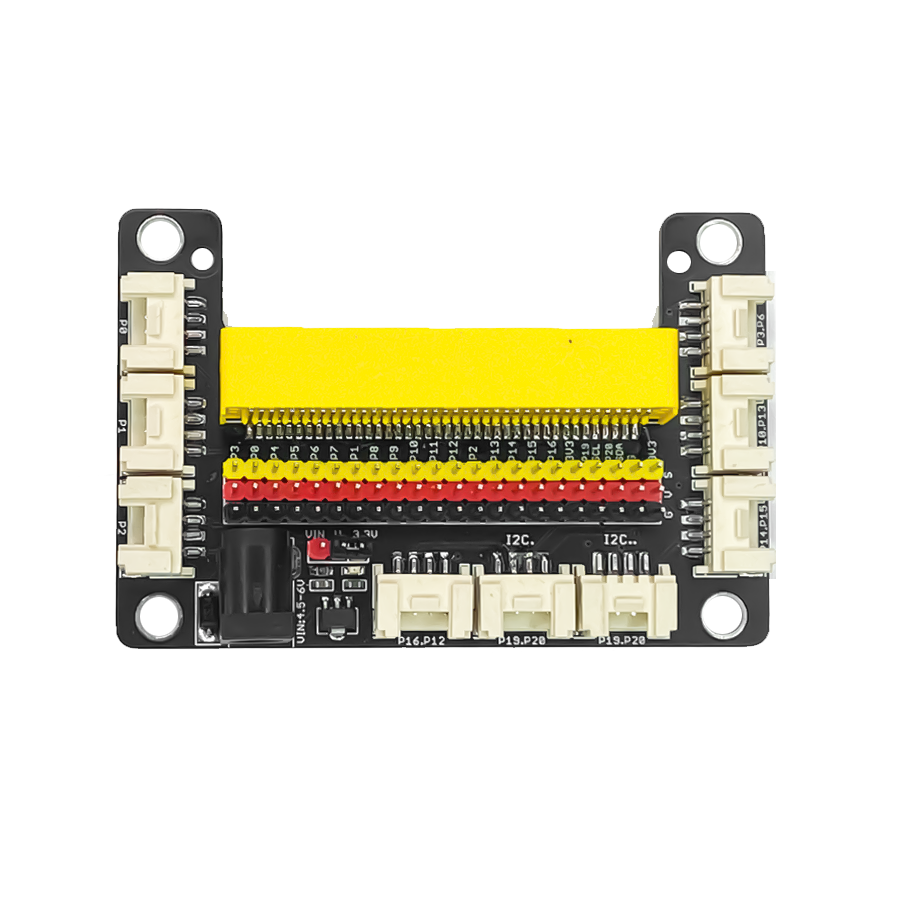

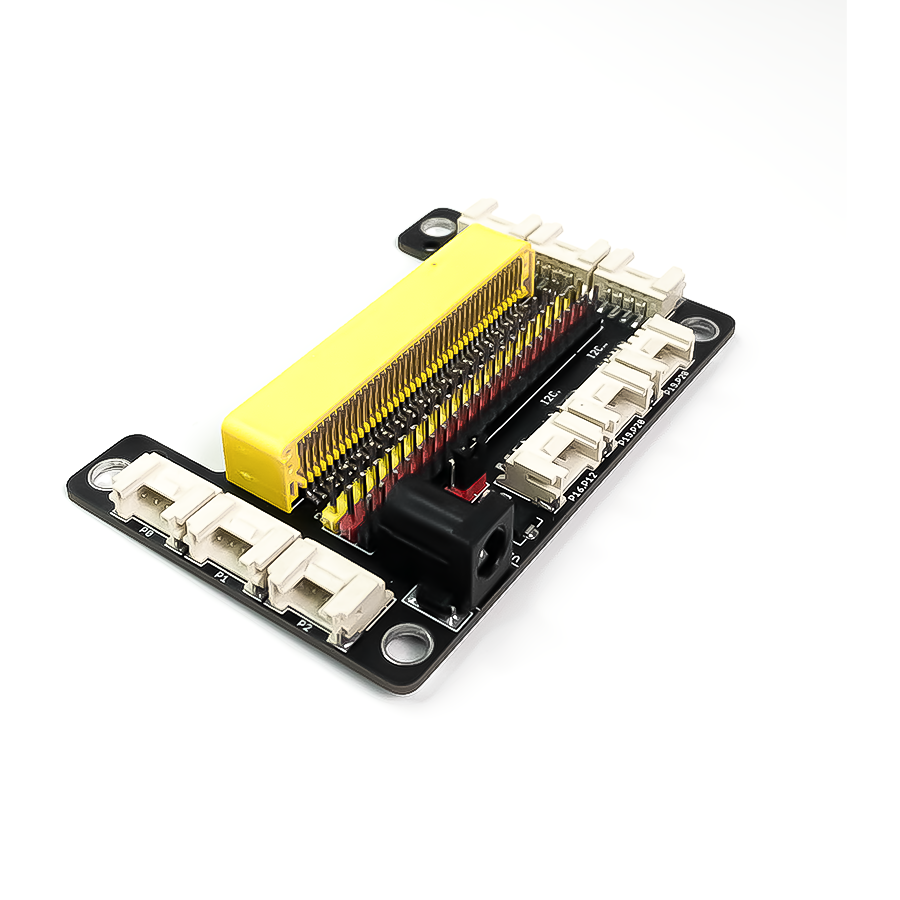

Khe cắm trên mạch mở rộng:

Trên mạch mở rộng của Yolo:Bit có tổng cộng 9 khe cắm khác nhau, chúng tôi phân loại như sau:

• Khe cắm đa dụng một tín hiệu: P0, P1 và P2.
• Khe cắm hai tín hiệu: P16/12, P14/15, P10/13, P3/6.
• Khe giao tiếp I2C: I2C1 và I2C2, cùng là chân P19/20.

Một vài ứng dụng của Grove Shield

Thông số kỹ thuật

• 3 cổng Analog
• 1 cổng I2C
• 1 cổng UART

Ngoài ra, tất cả các pin có thể sử dụng được từ Yolo:Bit còn được bố trí thành dạng chân cắm header, dễ dàng kết nối Yolo:Bit với tất cả các loại cảm biến trong hệ sinh thái module của OhStem nói riêng và các cảm biến trên thị trường nói chung.

Các tín hiệu P0, P1, P2, P3, 3V, GND còn có thể sử dụng được với kẹp cá sấu.
